盆式支座

结构组成

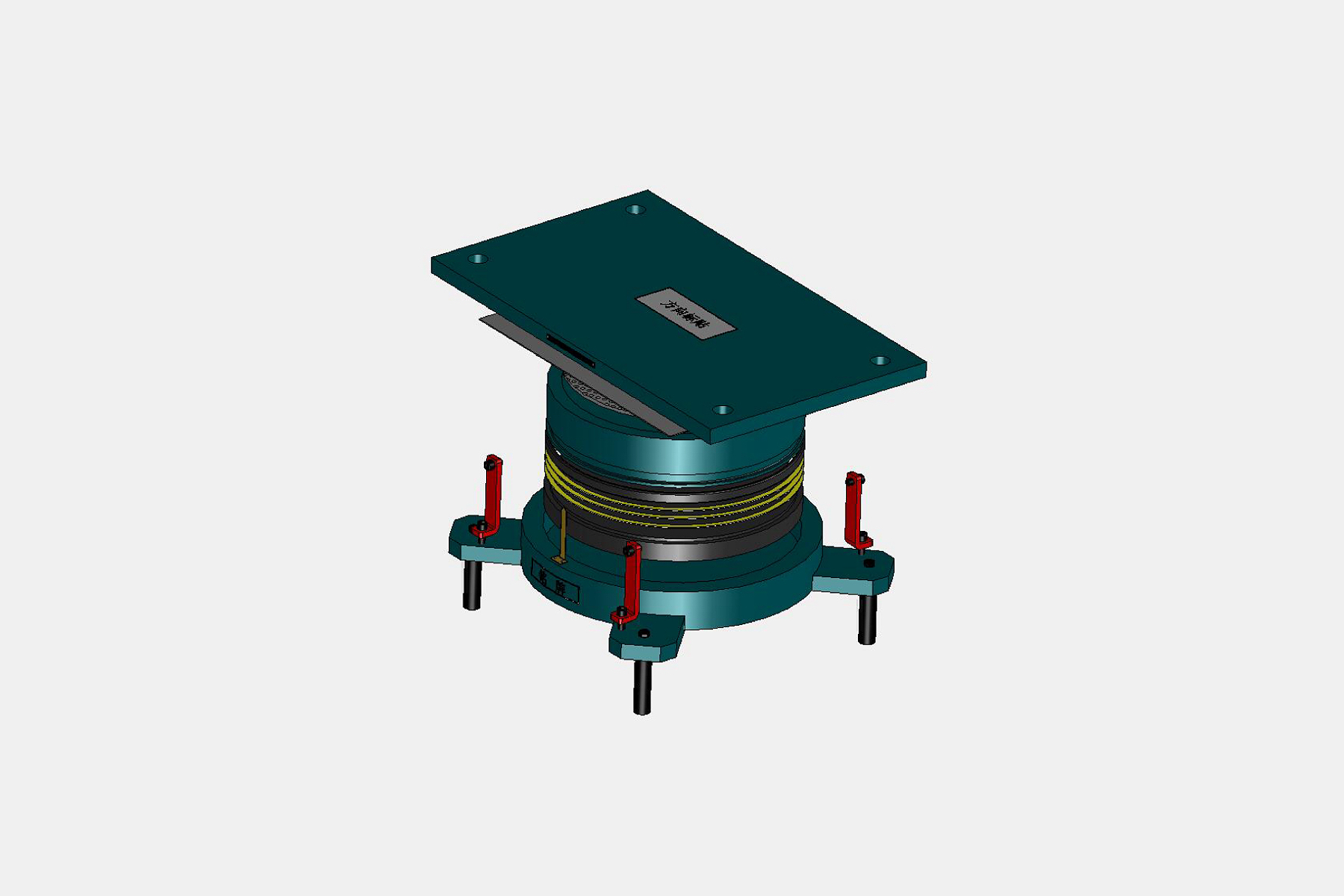

盆式橡胶支座主要由上座板、密封圈、橡胶板、底盆、地脚螺栓和防尘罩等组成。
产品类型
固定支座（GD 型）：支座中心设钢制固定板，限制水平位移，仅允许竖向转动，适用于桥梁固定端。
单向活动支座（DX 型）：通过聚四氟乙烯板与不锈钢板滑动副，允许单一方向水平位移，限制另一方向移动，常用于桥梁活动端。
双向活动支座（SX 型）：上下滑动面均设聚四氟乙烯板，支持任意方向水平位移和转动，用于多向位移需求较大的桥梁或复杂受力结构。
技术性能
承载力：承载力范围广，目前有 31 个级别，承载力为 0.8MN-60MN。
水平承载力：固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的 10%，抗震型支座水平承载力不小于支座竖向承载力的 20%。
转动角度：支座转动角度不小于 0.02rad。
摩擦系数：加 5201 硅脂润滑后，常温型活动支座设计摩阻系数最小取 0.03，耐寒型活动支座设计摩阻系数最小取 0.06。
适用温度范围：常温型支座适用于 - 25℃~+60℃，耐寒型支座适用于 - 40℃~+60℃。
产品特点
高承载能力：钢制盆体约束橡胶三向变形，承压强度可达 20-40MPa，适用于大跨度桥梁、重载工程。
位移适应性优异：活动型支座可适应 ±50mm 至 ±1000mm 的位移量，有效缓解温度、荷载引起的伸缩变形。
转动性能突出：橡胶的弹性变形允许桥梁端部转动角度达 0.02rad，减少结构应力集中。
耐久性强：钢件采用防腐蚀处理，橡胶选用氯丁胶或天然胶，寿命可达 30-50 年，维护成本低。
安装便捷：预制成标准化组件，现场仅需定位和固定，大幅缩短施工周期。
适用领域
适用于大型公路桥、铁路桥、城市立交桥及地震区桥梁，尤其适合大跨径连续梁、斜拉桥等复杂结构。
